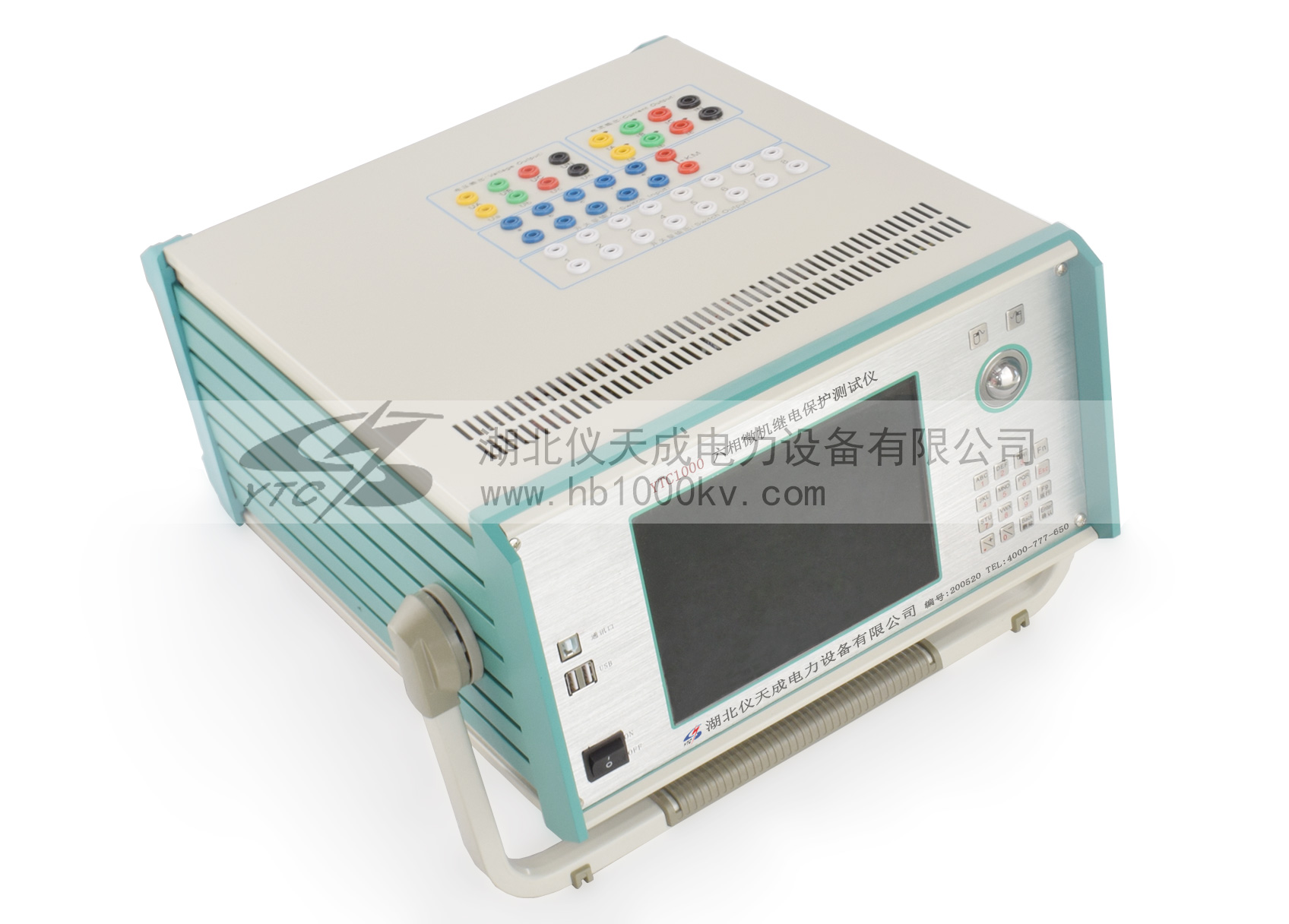

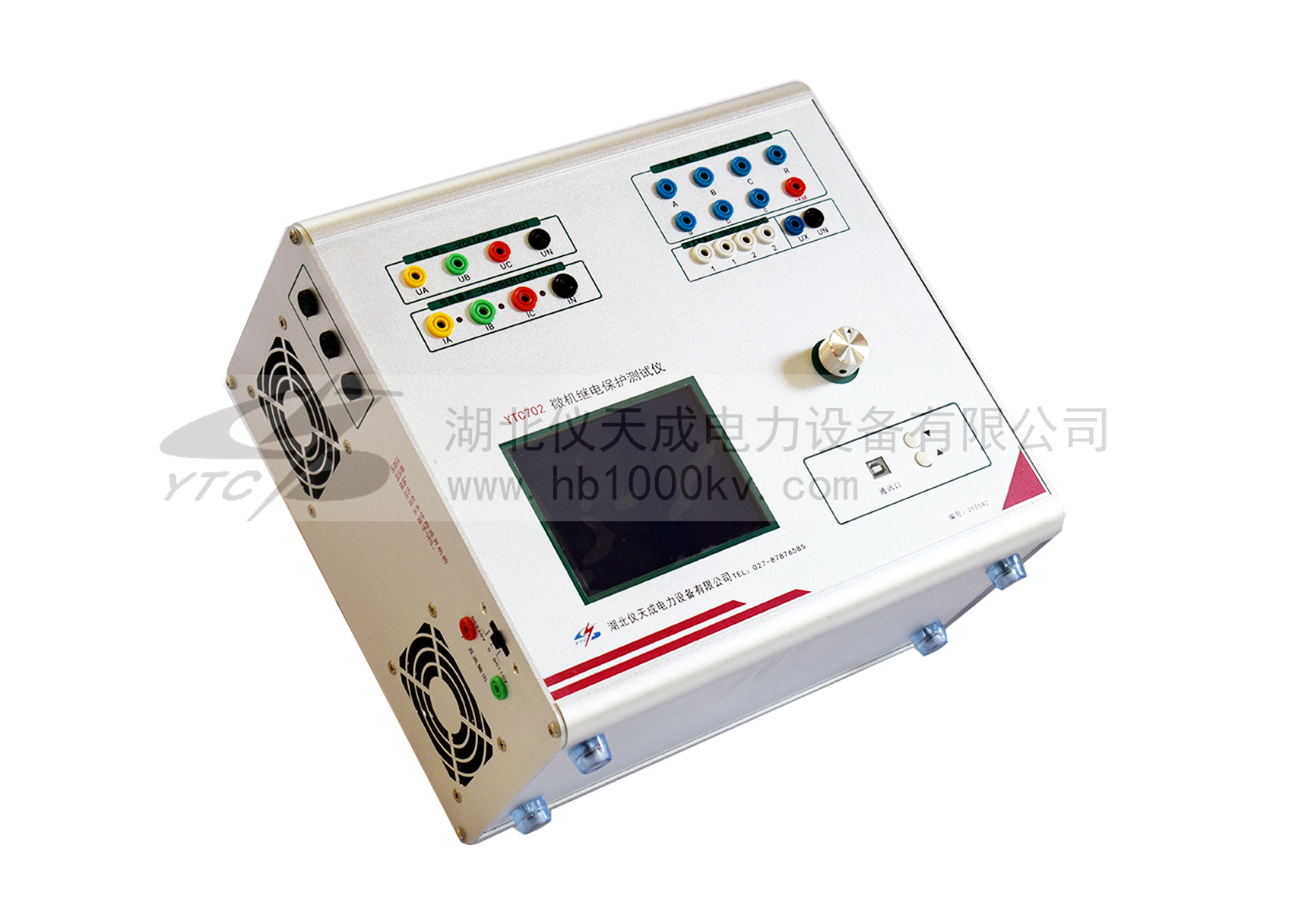

YTC1200微機繼電保護測試儀

YTC1200微機繼電保護測試儀采用可單機運行，亦可聯接其它電腦運行的結構。
主機內置高性能工控機和高速數字信號處理器，真16位DAC模塊、新型模塊式高保真大功率功放。
該微機繼電保護測試儀自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。
既具有大型測試儀優越的性能、強大的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC1200微機繼電保護測試儀是在參照中華人民共和國電力行業標準《繼電保護微機型試驗裝置技術條件》(DL/T 624 ─ 1997)的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。
YTC1200微機繼電保護測試儀采用可單機運行，亦可聯接其它電腦運行的結構，主機內置高性能工控機和高速數字信號處理器，真16位DAC模塊、新型模塊式高保真大功率功放，該微機繼電保護測試儀自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。
YTC1200微機繼電保護測試儀既可以單機操作，也可以連接筆記本電腦操作。操作功能強大，體積小，精度高。該微機繼電保護測試儀既具有大型測試儀優越的性能、強大的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置

產品特征：
1、經典的Windows XP操作界面，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”；
2、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3、該微機繼電保護測試儀配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作；
4、配備有外接USB接口，可以方便地進行數據存取和軟件維護；
5、YTC1200微機繼電保護測試儀無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪；
6、該微機繼電保護測試儀采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求；
7、該微機繼電保護測試儀采用獨特的算法，產生的波形準確，完全不同于曲線擬和的波形產生方法，保證信號為純正的正弦波；
8、可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相位、頻率，可擴展2-40次諧波；
9、功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，每相電壓可輸出120V、電流可輸出20A。在輸出電流達到20A時，輸出功率可達250VA/相以上，波形仍能保證不失真、不削峰；
10、該微機繼電保護測試儀具有16個開入量輸入和8對空接點開出量輸出接口。開入量輸入接口能自動適應無源(空接點)、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作；
11、提供各種自動測試軟件模塊和GPS同步觸發試驗(選配)等；
12、GPS同步觸發誤差小于50μS；
13、該微機繼電保護測試儀可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
14、YTC1200微機繼電保護測試儀采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便；
15、該微機繼電保護測試儀具有自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
交流電流源	六相共用中性點的電流源，電流上升下降時間＜100μs
	輸出功率	350VA/相
	輸出準確度	0.1A～1A準確度	±5mA
		1A～10A準確度	±0.1%
		10A～30A準確度	±0.2%
	分辨力	0.1A～10A分辨力	1mA
		10A～30A分辨力	5mA
	單相連續輸出時間	0.1A～10A輸出時間	不限時
		10A～20A輸出時間	≥60秒
		20A～30A輸出時間	≥15秒
交流電壓源	六相共用中性點的電壓源，電流上升下降時間＜100μs
	輸出功率	≥75VA/相
	輸出準確度	1V～5V準確度	±5mV
		5V～125V準確度	±0.1%
	分辨力	1V～5V分辨力	1mV
		5V～125V分辨力	5mV
直流電流源	單相輸出范圍	-10A～+10A或0～20A
	最大輸出功率	200VA/相
	輸出準確度	±0.1A～±2A準確度	±10mA
		±2A～±10A準確度	±0.2%
	分辨力	5mA
直流電壓源	直流電壓輸出范圍	-150V～+150V或0～300V
	最大輸出功率	≥100VA
	輸出準確度	±1V～±5V準確度	±20mV
		±5V～±150V準確度	±0.2%
	分辨力	±1V～±5V分辨力	5mV
		±5V～±150V分辨力	10mV
交流電壓、電流源角度	相角范圍	0°～ 360°
	準確度	±0.1°
	分辨力	0.01°
交流電壓、電流源頻率	頻率范圍	10～1500Hz
	輸出準確度	10Hz～65Hz	±0.001Hz
		65Hz～1500Hz	±0.02Hz
	分辨力	0.001 Hz
	疊加	能疊加2～20次任意幅值的諧波及直流
計時精度	1ms～1S	±1ms
	1s～999999S	±0.2%
開入量	8路開關接點輸入，自動識別有源接點的極性兼容空接點與15V～250V有源接點
開出量	4對可編程開關空接點輸出
	接點容量	250VDC，0.5A 或 250VAC，0.5A
同步性	電壓電流同步性 ≤10μS
供電電源	交流輸入電壓	額定值	220V ± 10%
		基準值	220V ± 2%
	交流供電頻率	額定值	50Hz ± 10%
		基準值	50Hz ± 2%
使用環境條件	環境溫度	－10℃～+40℃
	相對濕度	≤90%
	大氣壓強	80～110kPa
箱體尺寸與重量	箱體尺寸（長×寬×高）	420mm×190mm×470mm
	重量	24千克

附件配件 ACCESSORIES ACCESSORIES

名稱	數量
繼電保護測試儀主機	1臺
高強度鋁合金主機包裝箱	1個
測試導線	1包
電源線	1根
產品說明書	1份
產品合格證	1份
產品保修卡	1張
