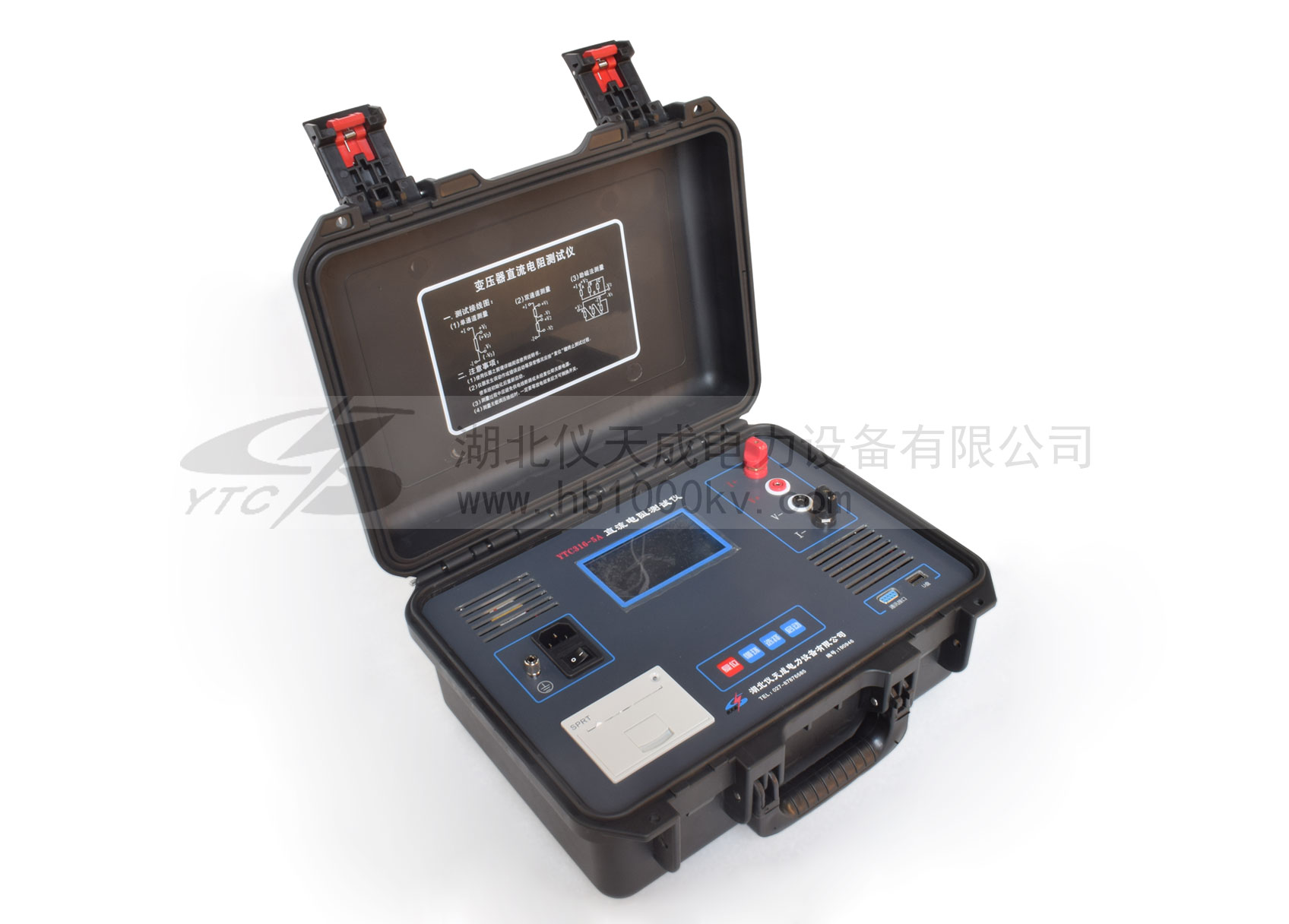

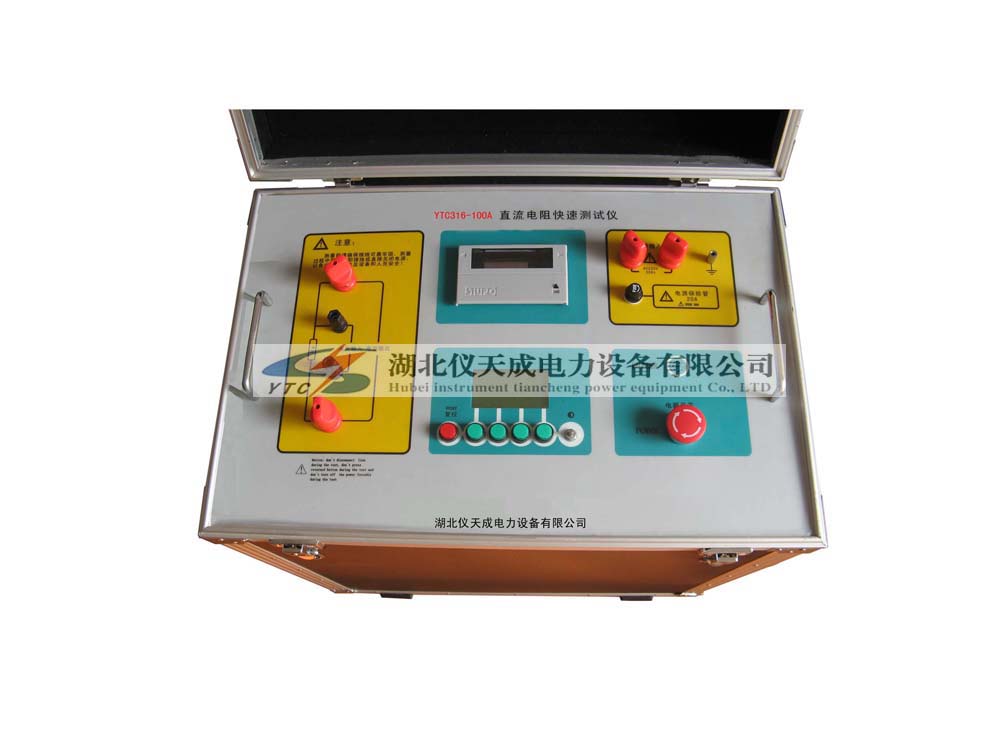

YTC316-100直流電阻測試儀

YTC316-100直流電阻測試儀主要功能是進行變壓器繞組的直流電阻測試，該儀器是變壓器在交接、大修和改變分接開關后進行直流電阻測試的儀器。
- 外形輕巧，便于攜帶，測試速度快
- 測量結果準確度高，重復性好

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目?！兑幊獭芬幎ㄔ谧儔浩鹘唤印⒋笮?、小修、變更分接頭位置、故障檢查及預試等，需要測量變壓器繞組的直流電阻，其目的是：
    1、檢查繞組內部導線和引線的焊接質量；
    2、檢查分接開關各個位置接觸是否良好；
    3、檢查繞組或引出線有無折斷處；
    4、檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況；
    5、檢查層、匝間有無短路的現象。
    YTC316-100直流電阻測試儀采用典型的四線制測量法。以期提高測量電阻（尤其是低阻）的準確度。程控恒流源、程控前置放大器、A/D轉換器構成了測量電路的主體。控制單元通過控制恒流源給外部待測負載施加一個恒定、高精度的電流，然后，將所獲得的數據（包括測試電壓、當前的測試電流等）進行處理，算出實際電阻值。

產品別稱：直流電阻速測儀、直流電阻測試儀、變壓器繞組直流電阻測試儀、變壓器直阻速測儀、變壓器直阻快速測試儀。

產品特征：
1、外形輕巧，便于攜帶，測試速度快。
2、測試電流：5A ，10A ，20A ，50A，100A
3、采用國外進口優良元器件，軟件設計多重抗干擾程序，測量結果準確度高，重復性好。
4、可存儲255試驗數據，并且可打印存儲的所有試驗數據，使用方便。
5、液晶顯示方式，適應各種不同的工作環境。

技術參數 TECHNICAL PARAMETERS

項目	技術指標及參數	備注
測試電流	5A 10A 20A 50A 100A
測量范圍	5A： 10mΩ~4Ω 10A： 10mΩ~2Ω 20A： 10mΩ~1Ω 50A： 1mΩ~0.4Ω 100A： 1mΩ~0.2Ω
測量準確度	±0.2%±2個字（滿量程）
顯示方式	128×64點陣顯示	電阻顯示為4 1/2位
最大分辨率	5A 10A 20A 檔最大分辨率1μΩ 50A 100A檔最大分辨率0.1μΩ
電源	AC 220V±22V，50Hz±2 Hz
最大功耗	2500W	測試電流為100A時
工作環境	環境溫度:0°～40° 相對濕度:≤80%
