YTC915高壓鉗形漏電流表

　　YTC915高低壓鉗形電流表突破傳統結構，突破傳統結構，專為測量高壓電流而精心設計制造的，采用全新CT技術及掩膜數字集成技術，由專用鉗形電流表配高壓絕緣桿組成，其無線接收能穿透樓房障礙或直線30米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能準確測出0.1mA的電流或漏電流數值。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC915系列高低壓鉗形電流表突破傳統結構，專為在線測量高壓線路的漏電情況、判斷氧化鋅避雷器的運行情況。采用全新CT及屏蔽技術，由專用高壓檢測儀配高壓絕緣桿組成，無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形漏電流表、電流表使用，能準確測出0.01mA的漏電流或電流。
本系列高低壓鉗形電流表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
本儀器連接絕緣桿，可用于60kV以下的高壓線路漏電流測量，在線電流測量，判斷氧化鋅避雷器是否受潮或運行不良，儀表還具有峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ埽鋵Ｓ酶邏恒Q通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行漏電檢測和野外電工作業等。
本系列高低壓鉗形電流表可作為高低壓電流互感器變比測試儀、氧化鋅避雷器測試儀使用。即分別測出電流互感器一二次回路的電流，再計算得出電流互感器的變比或折算變比。注意：由于投入運行后的避雷器泄漏電流應小于500uA，所以可以根據測試避雷器的漏電情況來判斷避雷器的運行情況，若實測避雷器泄漏電流過大，超過500uA，若排除系統電壓過高，則避雷器可能有污漬或受潮或老化，漏電流越大，有污漬或受潮或老化就越嚴重。

產品別稱：鉗形漏電流表，高壓鉗形漏電流測試儀，漏電流測試儀，無線高壓鉗形電流表，鉗形高空電流遙測儀

產品主要特征：
1、YTC915高低壓鉗形電流表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣、可伸縮等特點。
2、本儀器連接絕緣桿，可用于60kV以下的高壓線路漏電流測量，在線電流測量，判斷氧化鋅避雷器是否受潮或運行不良，儀表還具有峰值保持、數據保持、數據存儲、無線傳輸?shù)裙δ埽鋵Ｓ酶邏恒Q通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行漏電檢測和野外電工作業等。
3、本儀器可作為高低壓電流互感器變比測試儀、氧化鋅避雷器測試儀使用。即分別測出電流互感器一二次回路的電流，再計算得出電流互感器的變比或折算變比。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
功能	高低壓交流漏電流、電流在線測試；氧化鋅避雷器受潮或老化在線判斷；電流互感器變比間接測試
電源	DC6V 堿性干電池（1.5V AAA×4）
測試方式	鉗形CT，積分方式
傳輸方式	B型：433MHz無線傳送，傳輸距離約30m
顯示模式	4位LCD顯示，背光功能，適合昏暗場所
LCD尺寸	47mm×28.5mm

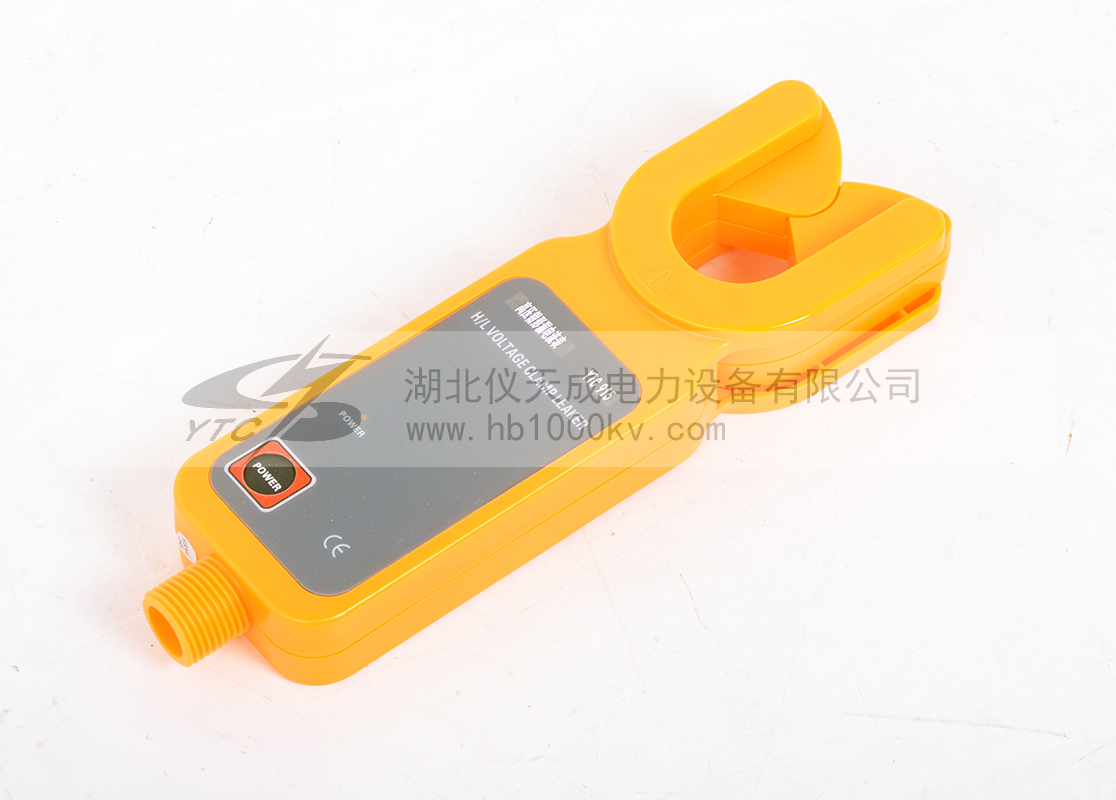

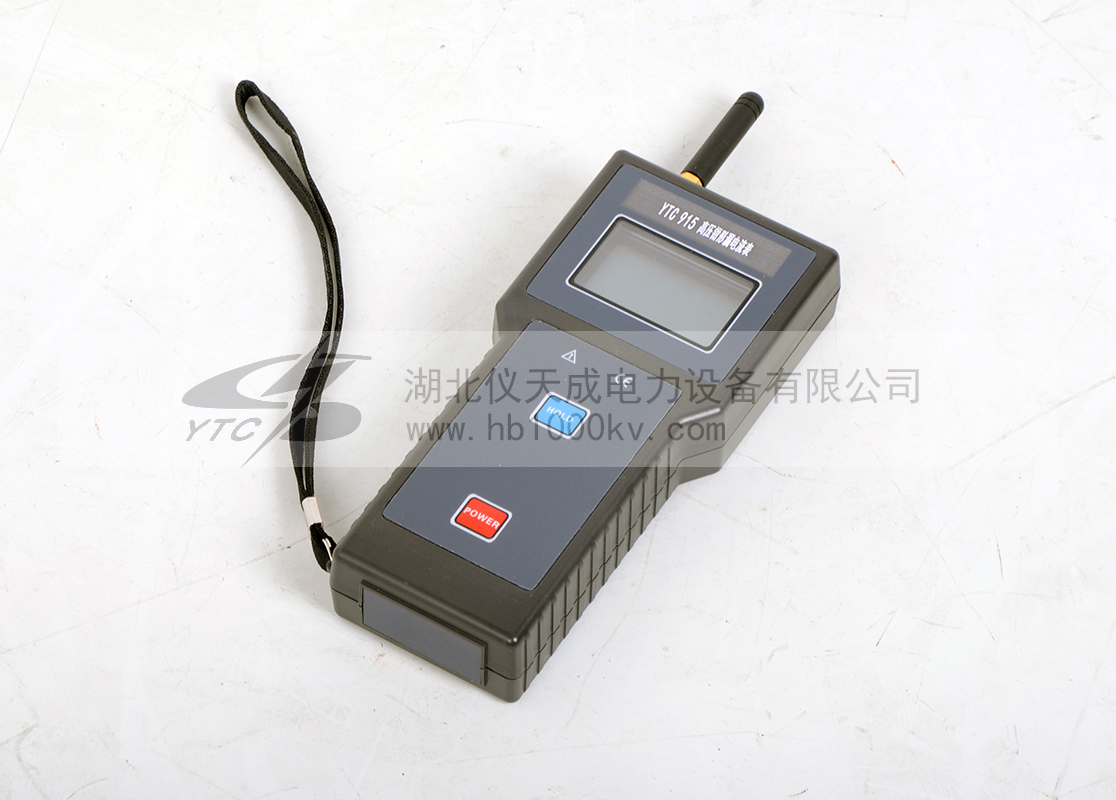

儀表尺寸	高壓檢測儀寬高厚：68mm×245mm×40mm * B型接收器：寬高厚75mm×170mm×30mm
鉗口尺寸	φ33mm
采樣速率	2次/秒
測量范圍	AC 0.00mA～600.0A（50/60Hz自動）
分辨率	0.01mA
換檔	0.00mA～600A全自動換檔
測試精度（23℃±5℃，80%RH以下）	0.00mA～100.0A: ±1%±5dgt
	100.0A～200.0A: ±2%±5dgt
	200.0A～600A: ±3%±5dgt
數據存儲	99組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿
PEAK保持	自動保持高處的測試值，通常測試模式下按PEAK鍵， PEAK燈亮，即開啟PEAK保持功能，再按PEAK鍵取消此功能
線路電壓	60kV以下線路測試（帶絕緣桿操作）
數據保持	通常測試模式下按HOLD鍵保持數據，“HOLD”符號顯示，再按HOLD鍵取消
數據查閱	“MR”符號指示，能上下翻閱所存數據
溢出顯示	超量程溢出功能：“OL A”符號顯示
*無信號指示	當接收器沒有收到發射信號時動態顯示“no- -”符號
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于4.8V時，電池電壓低符號“ ”顯示，提醒更換電池
儀表質量	檢測儀：335g（含電池），儀表總質量：2.5Kg（含絕緣桿和電池）
工作溫濕度	-20℃～40℃； 80%Rh以下
存放溫濕度	-20℃～60℃； 70%Rh以下
干擾	無315MHz、433MHz同頻信號干擾

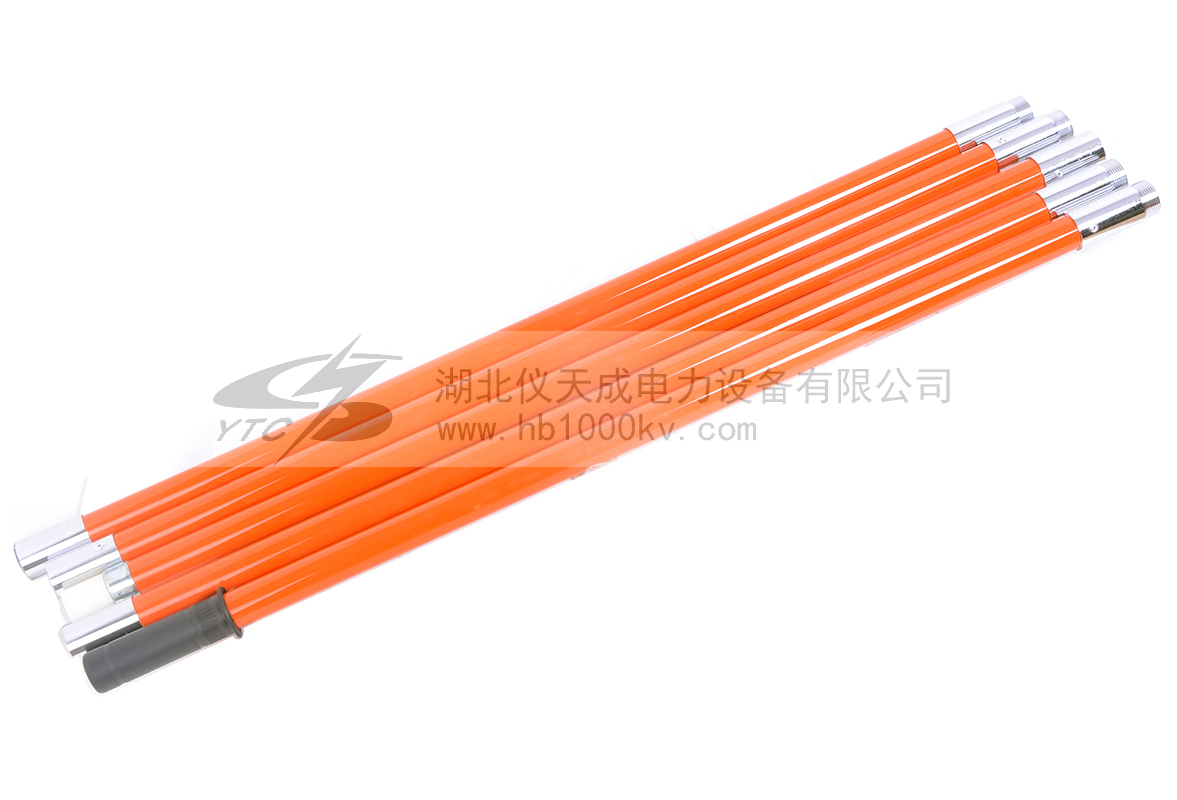

絕緣桿尺寸	φ32mm，1m/節（5節）
絕緣強度	第5節絕緣桿與高壓檢測儀外殼間：AC 100kV/rms；高壓檢測儀外殼與鐵心間：AC1000V/rms
結構	防滴漏Ⅱ型
