繞組連同套管的交流耐壓試驗是電力設備檢測中的一項重要內容。該測試旨在評估繞組和套管在電場壓力下的耐受能力。根據實驗要求，將待測樣品連接到高壓電源并施加特定的電壓和頻率，然后測量電流和電壓之間的相位差和絕緣電阻。下面小編就和大家一起來了解下關于繞組連同套管的交流耐壓試驗，我們?cè)撊绾稳ミM(jìn)行。
繞組連同套管的交流耐壓試驗，應符合下列規定：

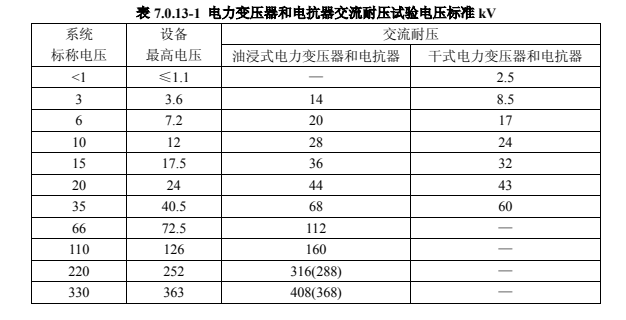

1.容量為 8000kVA 以下、繞組額定電壓在 110kV 以下的變壓器，線端試驗應按表7.0.13-1 進行交流耐壓試驗；
2.容量為 8000kVA 及以上、繞組額定電壓在 110kV 以下的變壓器，在有試驗設備時，可按表 7.0.13-1 試驗電壓標準，進行線端交流耐壓試驗；
3.交流耐壓試驗可以采用外施工頻電壓試驗的方法，也可采用感應電壓試驗的方法。 試驗電壓波形盡可能接近正弦，試驗電壓值為測量電壓的峰值除以√2 ，試驗時應在高壓端監測。外施交流電壓試驗電壓的頻率應為 45～65HZ，全電壓下耐受時間為 60s。感應電壓試驗時，為防止鐵心飽和及勵磁電流過大，試驗電壓的頻率應適當大于額定頻率。除非另有規定，當試驗電壓頻率等于或小于 2 倍額定頻率時，全電壓下試驗時間為60s；當試驗電壓頻率大于 2 倍額定頻率時，全電壓下試驗時間為： 120 ×額定頻率／試驗頻率（秒）, 但不少于 15 秒。
在繞組連同套管的交流耐壓試驗過程中，需要注意安全問題并遵循相關的標準和規定，以確保測試的可靠性和準確性。通過該測試，可以評估設備的安全性和可靠性，并為其維護和使用提供重要參考。
湖北儀天成電力設備有限公司
2023年6月15日
