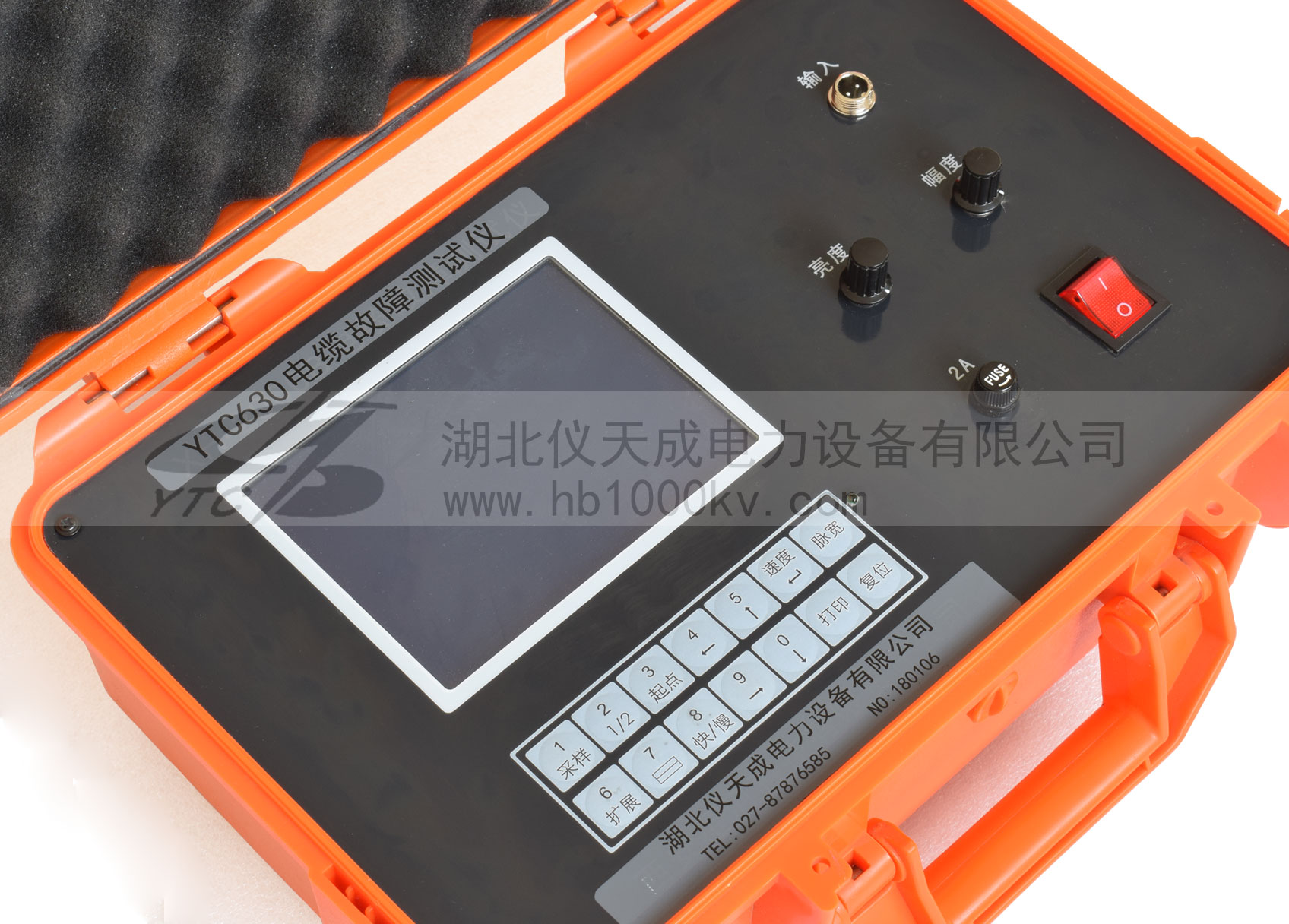

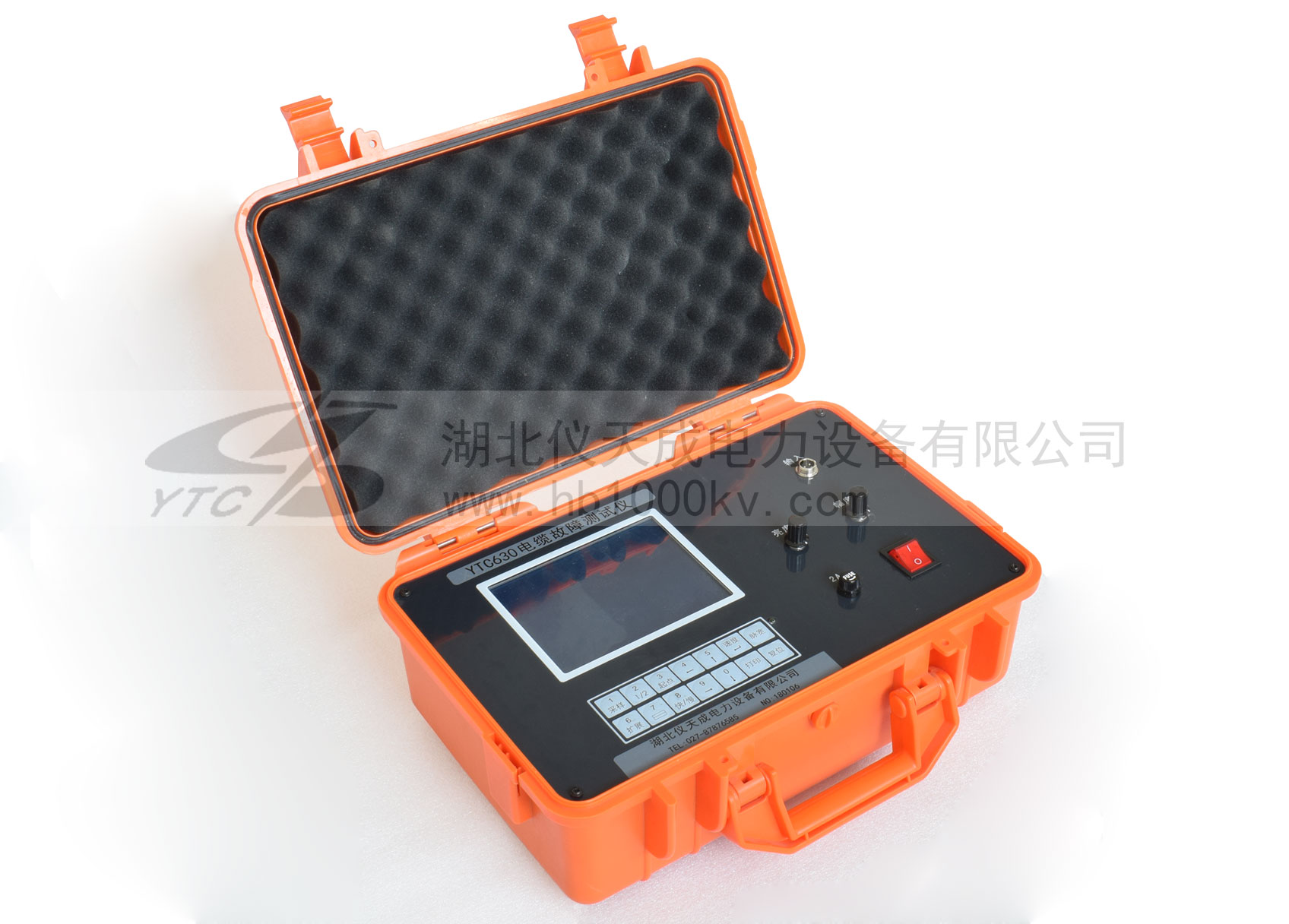

YTC630北京電纜故障測試儀

YTC630電纜故障測試儀采用了多種電纜故障探測方式，應用當代先進的電子技術成果和測試儀，采用計算機技術及特殊性電子技術，結合本公司長期研制電纜測試儀的成功經驗而推出的高科技，智能化，功能全的全新產品。
YTC630電纜故障測試儀是一套綜合性的電纜故障探測儀器，測試儀配備聲測法定點儀，可準確測定故障點的位置。
適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC630電纜故障測試儀是我們公司根據用戶要求，從現場使用考慮，精心設計和制造的全新一代便攜式電纜故障測試儀器,縮小了體積、增加了直流電源，可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障，可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路徑。它秉承我們一貫高科技、高精度、高質量的宗旨，將電纜測試水平進一步提高。它具有測試準確、智能化程度高、適應面廣、性能穩定以及輕巧便攜等特點。
YTC630電纜故障測試儀特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜,用于從電纜一端粗測故障點的地下實際距離，同時用于測量電纜長度以及測定電波在電纜中的傳播速度。

產品特征：
1、整套設備鋰電池供電、主機輕巧、便于攜帶、方便測試。
2、采用了新型大屏幕液晶顯示屏，高亮度、抗干擾性強。
3、自帶直流電源，方便現場對測、野外測試和礦井電纜測試。
4、 USB通信接口：現僅供專業生產技術人員調試和升級主機程序時使用。
5、新研制的電流取樣器是一種全新的取樣方法，具有接線簡單，波形直觀容易分析，與高壓完全隔離，對主機、操作人員安全的特點。

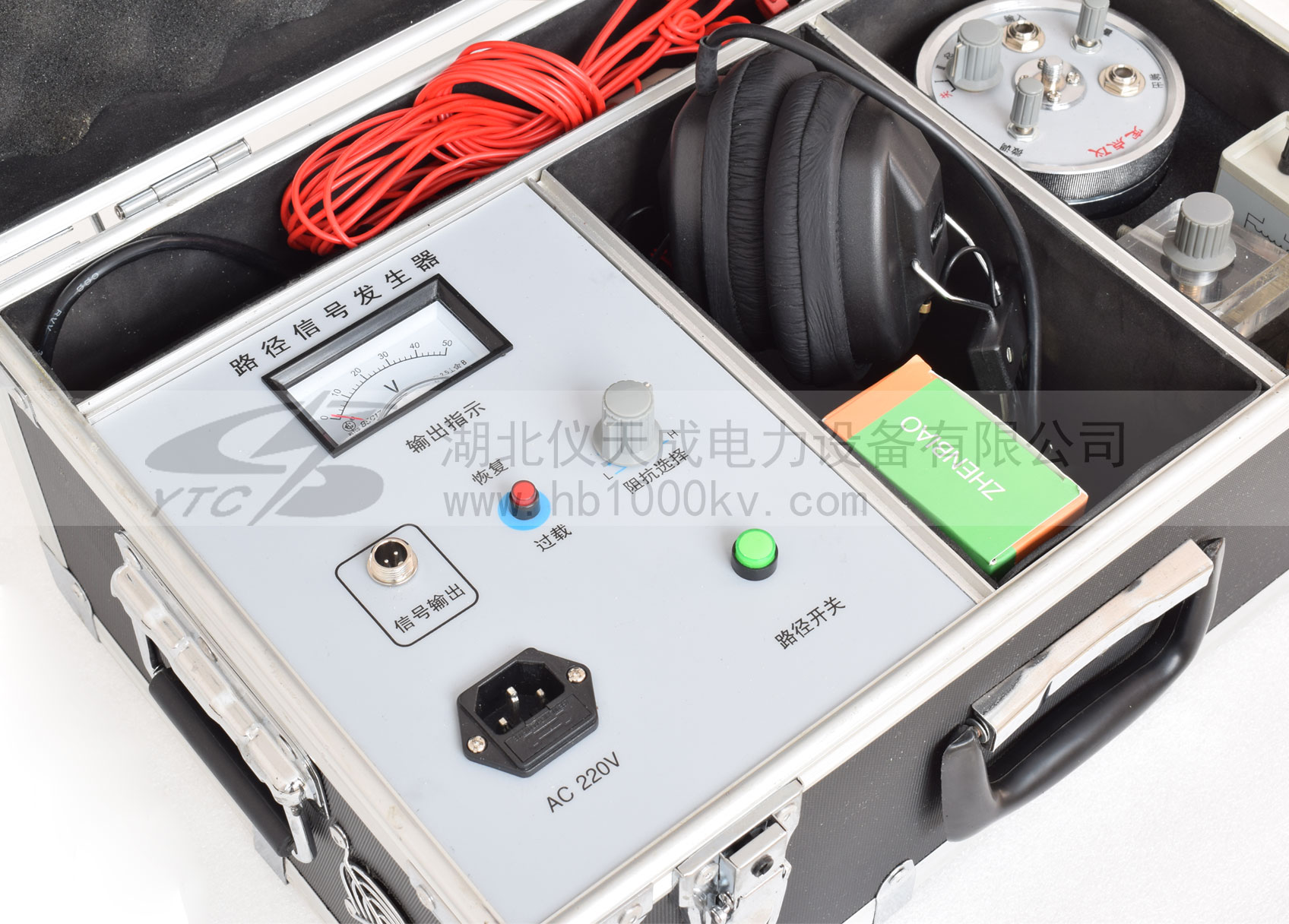

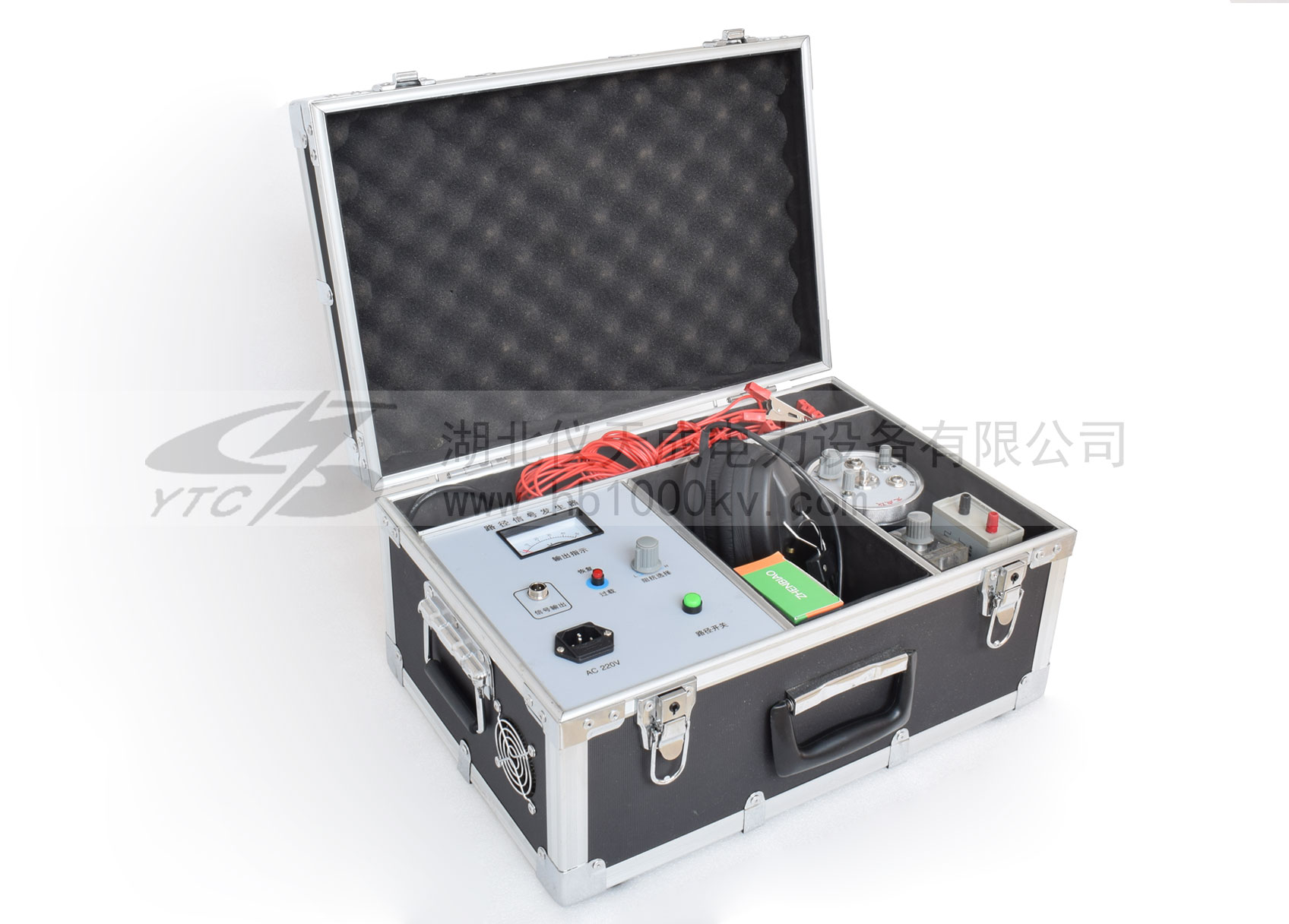

6、關鍵的是定點儀部分，借鑒德國技術，采用先進的聲磁數顯同步接收技術，完全隔離外界噪聲干擾，可快速確定出電纜路徑及故障點的準確位置。是國內同類定點技術的又一次創新，為快速準確查找電纜故障，減少停電損失提供了有力的保障。

產品別稱：電纜故障測試儀、電纜故障檢測儀、定點儀、路徑儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統、電纜故障定點儀、電纜路徑儀。

技術參數 TECHNICAL PARAMETERS

項目	技術參數
使用范圍	使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。
測試距離	≤35Km
最短測試距離（盲區）	1～3m
測量誤差	粗測誤差	±1%
	定點誤差	±0.2m
工作方式	低壓脈沖、支流高壓閃測及沖擊高壓閃測
采樣速率	25MHz
脈沖寬度與幅度	0.2us	100～120V
	2us	150～160V
存儲容量	8Kbyte并可分成兩個存儲區，存儲和顯示兩次采樣波形進行比較測量
顯示分辨率	V/50米、V為傳播速度m/us
顯示方式	320×240 LCD液晶帶背光顯示
電源與功耗	AC 200V± 10%或機內直流供電，功耗不大10W； DC 6V（7AH）功耗不大于6W。
體積	300×400×180mm（長×寬×高）
